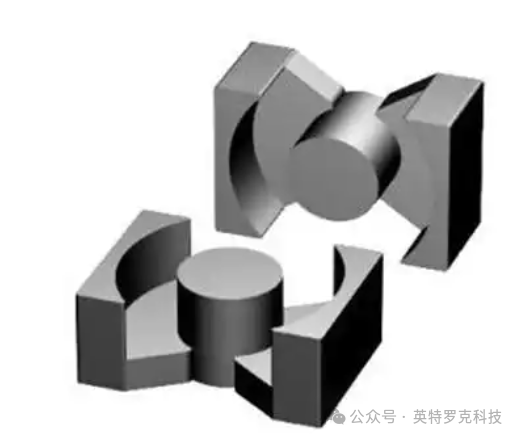

磁芯材料不同，所选用的磁芯形状也不一样。根据实际结构、工艺、散热、电磁兼容等要求，首先确定磁芯的形状，进而选择磁芯尺寸。常用的高频变压器尺寸选择方法有面积乘积（Area Production， AP）法，即先求出磁芯窗口面积A_w和磁芯有效截面积A_e的乘积AP。根据AP值，查阅磁芯手册选择A_wA_e略大于该乘积的磁芯型号，即可满足设计要求。

对于非反激类变换器，以下给出AP法的推导过程。

变压器原副边匝数分别为N_p和N_s，当原边施加电压为U_p时，根据法拉第电磁感应定律，亿万28 可以得到，

上式中，K_f为波形系数，f_s为开关频率，ΔB为允许的磁感应强度摆幅。

因此亿万28 有，

同理，对于副边有，

磁芯窗口面积A_w与窗口填充系数K_w的乘积为原边绕组占据的窗口面积N_pS_p和副边绕组占据的窗口面积N_sS_s之和，即

这里，S_p和S_s分别为原副边绕组每匝所占用的面积。

注意每匝所占用面积与原副边绕组的电流有效值I_p、I_s以及电流密度J有关，有：

可由上面的式子整理得到，

因此有，

K_w的值与绝缘等级、环境条件和工艺结构有关，考虑到层间绝缘、骨架、屏蔽以及爬电距离等因素，一般窗口填充系数应在0.25~0.5以内。

由此可计算出AP值。根据计算出的AP值和选定的磁芯系列，就可以选择相应尺寸的磁芯来绕制变压器了。

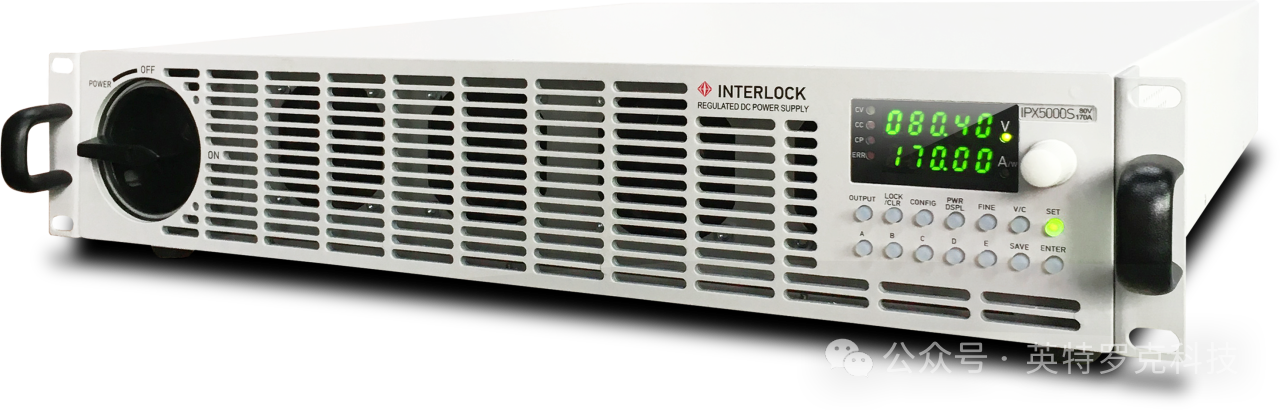

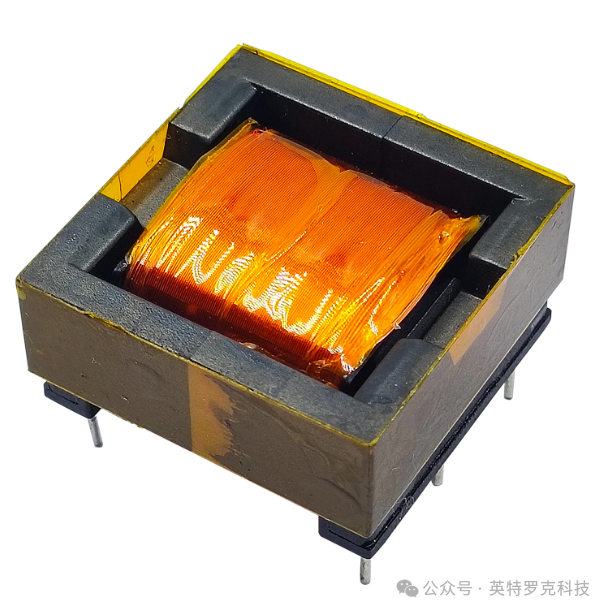

亿万28科技各系列可编程开关电源都要对应规格的高频变压器。变压器磁芯选用一线品牌高质量锰锌铁氧体软磁材料，设计过程中采用AP法来选择磁芯尺寸。
